| الـ MOQ: | 100 قطعة |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | حاوية |
| فترة التسليم: | 15-35 يوم |
| طريقة الدفع: | L/C ، T/T. |
| قدرة التوريد: | 100000 قطعة/شهر. |
أجهزة ربط خطوط النقل الموصلات الفولاذ المقوى
| الرمز | الهيكل | المناطق | قطرها | حمولة الكسر |
العاصمة المقاومة عند 20 درجة مئوية |
الوزن | القدرة الحالية | |||
| ال | الفولاذ | TACIR | ZTACIR | |||||||
| رقم/ملم | ملم2 | ملم | kN | 2/km | كجم/كيلومتر | أ | ||||
| 160/40 | 18/337 | 7/2.65 | 199.16 | 17.04 | 65.06 | 0.1759 | 730 | 71 | 957 | |
| 200/45 | 17/387 | 7/285 | 244.62 | 18.87 | 76.87 | 0.1412 | 883 | 890 | 1105 | |
| 200/50 | 17/387 | 7/295 | 24781 | 19.01 | 80.39 | 0.1409 | 906 | 892 | 1110 | |
| 250/45 | 18/420 | 7/285 | 294.04 | 20.64 | 8264 | 0.1141 | 1019 | 1017 | 1268 | |
| 250/40 | 18/4.13 | 7/275 | 290.96 | 20.51 | 8112 | 0.1143 | 996 | 1014 | 1264 | |
| 240/55 | 18/4.13 | 7/3.20 | 29743 | 20.82 | 9312 | 0.1169 | 1083 | 1007 | 1138 | |
| 240/50 | 18/471 | 7/3.00 | 290.62 | 20.55 | 88.13 | 0.1157 | 1032 | 1000 | 1131 | |
| 315/55 | 18/471 | 7/3.20 | 396.92 | 2315 | 104.06 | 0.0907 | 1266 | 1182 | 1479 | |
| 315/50 | 18/471 | 7/3.00 | 36310 | 2291 | 97.20 | 0.0910 | 1232 | 1176 | 1471 | |
| 330/60 | 18/481 | 7/330 | 386.95 | 2368 | 10970 | 0.0869 | 1329 | 1216 | 1522 | |
| 350/55 | 20/471 | 7/3.20 | 404.77 | 2419 | 10933 | 0.0819 | 1379 | 1262 | 1580 | |
خط النقل ونظام المحطة الفرعية
نوع الموصل:
موصلات الألومنيوم AAC-All
AAAC - جميع موصلات سبيكة الألومنيوم
ACSR- الموصلات الألومنيومية الفولاذ المقوى
ACSR/AW - الموصلات الألومنيومية الفولاذ المقوى المطلي بالألومنيوم

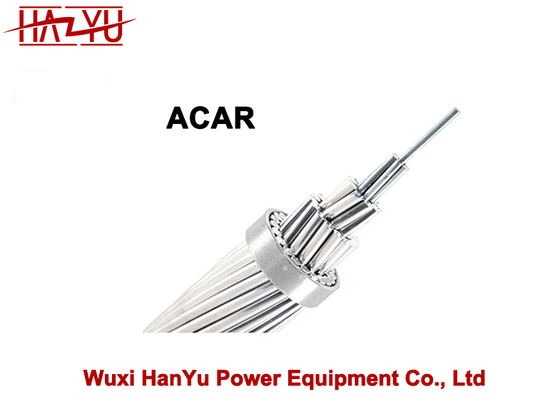

ACAR-كل سبيكة الموصي الألومنيوم المقوية
AACSR-معدن الألومنيوم الموصلات الفولاذ المعززة
سلك الأرض فوق رأس الفولاذ المغطى بالزنك (المصنوع من الصلب)
موصلات من الفولاذ المقوى بالألومنيوم ACS
التفاصيل التقنية
موصل إنفار
موصل إنفار مصنوع هو نوع من الموصلات العليا الخاصة المرتبطة بقلب إنفار مغلف بالألومنيوم عالي القوة وسلك سبيكة الألومنيوم المقاوم للحرارة فائقة.انها تستفيد من انخفاض معامل التوسع الخطي من المواد invar لجعل "منخفضة sag" ويستخدم سبيكة الألومنيوم المقاومة للحرارة ليكون لها "قدرة كبيرة"، باستخدام كامل من مصادر خط نقل الأصلي والبرج وتوفير المساحة.والتي يمكن أن تضمن نقل الطاقة في موسم الذروة.
السمات
ضعف السعة الحالي دون زيادة الانخفاض.
أكثر اقتصاداً على الأدوات
سهل التثبيت من ACCC Conductor.
تجربة تشغيل أكثر موثوقية
تتوافق مع أو تتجاوز أكثر متطلبات الصناعة صرامة بما في ذلك:
IEC 62004
IEC 61089
IEC 62219
Q/320623-AP25
التطبيقات
إعادة بناء خطوط نقل قديمة
زيادة الطاقة في خط النقل
|
|
