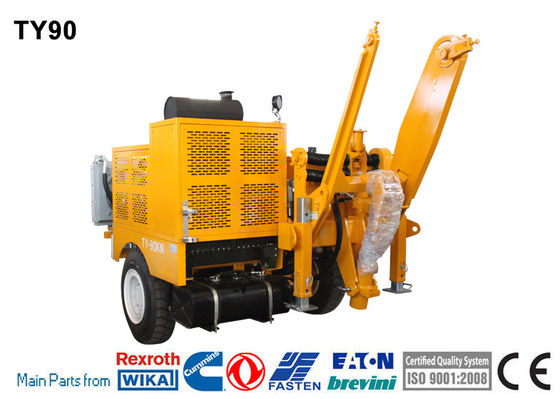

TY90 أدوات ربط الخط الجوي 90kN سحب الكابلات الهيدروليكية

TY90 سحب هيدروليكي

• تسمح هذه الآلة بتشغيل سلسلة التوتر من الموصلات المزدوجة من 500 مليمتر مربع أو أقل في المناطق الجبلية والتلالية ، من الموصلات المزدوجة من 630 مليمتر مربع أو أقل في الأراضي السهلة ،و من موصل واحد 720mm2 في مختلف التضاريس;
• وبالإضافة إلى ذلك، يمكن استخدامه للسلسلة الجاذبية للكابلات البصرية OPGW أو ADSS وحبل نقل 220kV في مختلف المناطق.

الأداء

• السحب المتقطع القصوى: 90kN
• سحب مستمر أقصى: 80kN
• السرعة عند أقصى سحب: 2.5 كم/ساعة
• السرعة القصوى: 5 كم/ساعة
• السحب عند السرعة القصوى: 40kN

السمات

• قطر عجلة الثور: 540mm
• رقم القناة: 8
• أقصى قطر للحبل: 21 ملم
• أقصى قطر لفكرة الحبل: 1400mm
• الوزن الإجمالي: 4680 كجم
• الأبعاد الإجمالية (الطول*العرض*الارتفاع): 4000×2200×2100ملم

المحرك

• الديزل: 118kw ((158hp)
• نظام التبريد: الماء
• نظام كهربائي: 24 فولت

التكوين

• الدينامومتر الهيدروليكي مع نقطة ضبط والتحكم التلقائي في القوة القصوى
• نظام تبريد زيت هيدروليكي
• أدوات التحكم للنظام الهيدروليكي ومحركات الديزل
• على متن عجلة الملف مع الرياح المستوى التلقائية، مناسبة لموضة عجلة القياسية 1100 و 1400
• مستقر هيدروليكي أمامي
• نقطة الاتصال بالأرض

التكوين الرئيسي

• المحرك: كومينز
• مضخة هيدروليكية: المانية ريكسروث
• المحرك الرئيسي: الالمانية ريكسروث
• خفض السرعة: ألمانيا ريكسروث / إيطاليا بونفيللي
• محرك رفع مؤخرة الدعامات: أمريكان إيتون
• العداد الهيدروليكي: المانية WIKA
• المدير: الالماني ريكسروث

أجهزة إضافية

• نظام الإضاءة للمقطورة
• مشبك الحبل الهيدروليكي لتغيير البكر
• أدوار الحبل الموجهة
• مقطورة للجذب عند السرعة القصوى 15 كم/ساعة
• عمود إضافي
• عداد السرعة الرقمي وعداد السرعة (بموجب رسوم إضافية)

ناقل نقل هيدروليكي

• الدائرة الهيدروليكية المغلقة لتغيير السرعة بخطوة أقل في الاتجاهين الدواريين. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.
